  娱乐天地挂机:那么端点的位置参数是如何确定的呢?QQ:555529 天顺娱乐



  1.1两齿轮的位置关系要求即:垂直安装、分度圆实现相切。在solidworks中,可以通过定义如图1所示两个点的重合来实现。

  1.2 由图1可见,上述所谓的两个点,即两条中轴参考线的端点,那么端点的位置参数是如何确定的呢?

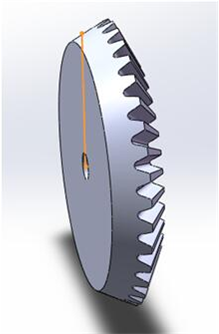

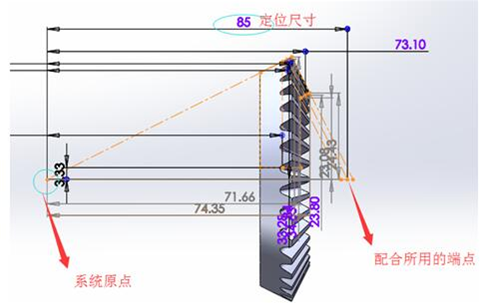

  通过迈迪工具建立的锥齿轮,均包含如图2所示的草图。通过草图,即可确定端点距离原点的长度。(通过图示构造线可以看出,端点是基于分度圆定位而形成)

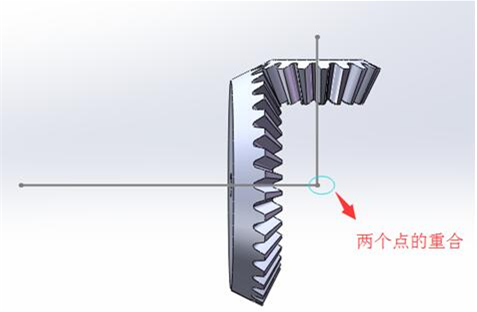

  1.3基于此法,建立主动被动齿轮的参考中轴线。在装配时,使两中轴线垂直并端点重合,效果如图1所示。

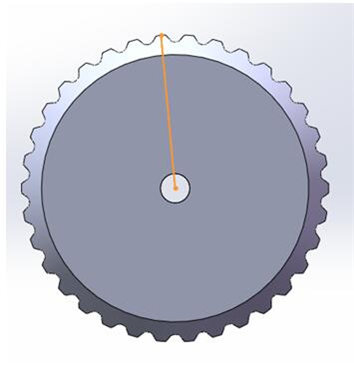

  基于此参考线及第一步骤中建立的中轴线,建议一个平面(平面A),详见图5。
